Descriptions courtes

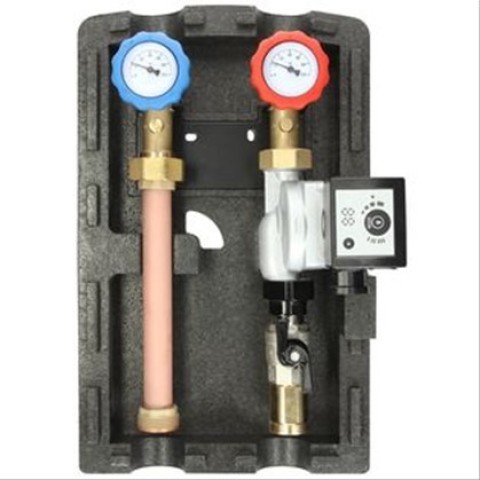

Le groupe de raccordement chauffage sert au raccordement de la chaudière au système de circuit de chauffage. Le circuit de chauffage est équipé des thermomètres pour l’affichage de la température de départ et de retour. Le départ et le retour peuvent être fermés ce qui permet le remplacement de la pompe même lorsque l’installation est remplie. Le départ et le retour peuvent être invertis. (A la livraison : départ à droite). Equipement: Départ: 1 x robinet à bride avec volant à ailette. 1 x robinet à bride avec thermomètre. intégré (rouge). 1 x pompe, longueur 130 mm (modèle voir tableau). Entrée/sortie: R 1''. Retour: 1 x robinet à bride avec thermomètre intégré (bleu). 1 x tube en laiton DN 25. Entrée/sortie: R 1''. Caractéristiques techniques: - Pression de service max.: 10bar. - Température de service max.: 110°C. - Plage de mesure thermomètre: 20°C à 120°C. - Diamètre nominal: DN 25. - Valeur kVs: 8,0. - Entraxe: 125 mm. - Dimensions de l'isolation (H x l x P): 380 x 250 x 200 mm. - Hauteur d'amenée : 5,8m
