Descriptions courtes

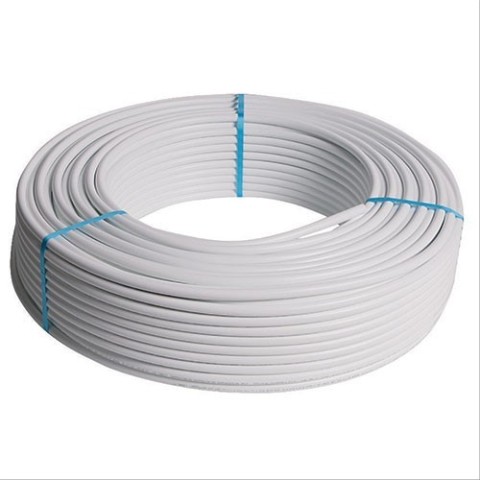

CSTB 14/14-1978. Système de canalisations à base de tubes multicouche destiné aux installations de chauffage, de distribution d'eau chaude et froide sanitaire et aux circuits fermés d'eau froide ou glacée. Ces tubes sont constitués par une couche interne en polyéthylène réticulé (PE-Xb) par procédé silane, par une couche intermédiaire constitué d'un tube en aliage d'aluminium soudé en TIG bout à bout de façon longitudinale, par une couche externe en PE-MD. Deux couches d'adhésif unissent le tube métallique à la couche interne et externe. Le tube est de couleur blanche, la couche intérieure étant de couleur blanche translucide.En stock. La gamme de produits Tiemme, un des plus gros fabriquant de raccords en Italie propose une gamme de produits pro à des prix discount. La qualité à petit prix. Ces produits sont très utilisés dans le monde du pro.Sertissage CSTB en Mors (TH), Sertissage garantie en U, H, F, B et RF Température Max. Fonctionnement = 95°C, Pic max = 110°C, Max. Pression de service = 10bar,Comptabilble avec les pinces à sertir vendues en grande surface de bricolage - CSTB 14/14-1978Les différents composants des raccords sont en laiton de matriçage conforme à la norme NF EN 12165 (CuZn40Pb2, référence CW 617 N). La bague de sertissage est en acier inoxydable AISI 304. Le joint plat est en polyamide PA 6.6 et les joints toriques en EPDM 70 shoreMontage des raccords à sertir:Attention, au type de montage H, TH, U. 1) A l’aide d’un coupe tube de qualité, faites une coupe bien perpendiculaire du tube (A respecter obligatoirement)2) Calibrer l’extrémité du tube avec un calibreur respectant les tailles du multicouche 16/20/25 ou 26 et 32.3) Chanfreiner l’intérieur et l’extérieur du tube ( Si cette action n’est pas faite, vous endommagez automatiquement les joint torique qui sont sous la douille de sertissage en forçant le passage du tube . Fuite assurée dans les 3 à 4 ans à venir) Nettoyez les bouts de découpe qui pourrai rester.4) Enfoncer le tube sur le raccord jusqu’au niveau de contrôle.5)Sertissez le raccord à l’aide de la pince. Attention à bien mettre le raccord dans la gorge, ou au ras de la mâchoire si votre pince n’a pas de gorge (Cas des pinces en 1er prix). 1mm de décalage et les joints torique sont écrasé sous la douille…
